LZZ柱销齿式联轴器基本参数

在现代化工业机械传动体系中，联轴器是衔接动力输入端与执行端、完成扭矩传递、缓冲轴系运行偏差的核心基础零部件，设备启停稳定性、传动运行平顺度以及整机使用寿命，都与联轴器的选型和运行状态息息相关。面对矿山、起重、冶金等行业大量设备需要同步完成动力传输与快速制动的工况需求，传统分体式传动结构存在安装空间占用大、装配工序繁琐、同轴度难以把控、后期故障点较多等短板，而LZZ柱销齿式联轴器凭借传动制动一体化的集成设计，弥补了传统传动部件的使用缺陷，兼顾大扭矩传动能力、位移补偿能力与可靠制动性能，成为重载启停类工业设备中应用广泛的传动连接件，适配多数中等转速、需要频繁制动的机械传动场景。

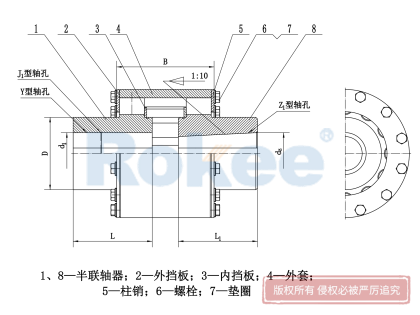

LZZ弹性柱销齿式联轴器330088客家论坛属于带制动轮结构的弹性柱销齿式联轴器，整体结构依托经典柱销齿式传动架构优化而来，主要由主动半联轴器、从动半联轴器、齿形外环、非金属弹性柱销、限位挡板以及一体式制动轮六大核心部件构成，各部件配合紧密且分工清晰，整体结构紧凑简洁，零部件集成度更高。其中两半联轴器外缘均加工有均匀分布的半圆形凹槽，齿形外环内侧同样开设对应凹槽，内外凹槽相互扣合形成完整的柱销安装孔位，弹性柱销均匀排布在孔位内部，作为核心传动与缓冲元件；一体式制动轮直接整合在联轴器外侧，与传动本体无缝衔接，无需额外加装独立制动构件，从结构层面精简了整套传动制动系统的布局。相较于普通无制动结构的柱销齿式联轴器，该款产品无需改动设备原有轴系结构，即可同时实现动力传递和机械制动双重功能，大幅减少了整机传动部件的数量，降低设备整体自重与空间占用。

其运行传动逻辑结合了刚性齿面啮合传动与弹性元件缓冲传动两种模式，运转过程平稳且载荷适配性更强。设备正常运行时，电机带动主动半联轴器同步旋转，主动半联轴器通过挤压内部弹性柱销，借助柱销的传力作用带动齿形外环转动，再由外环通过另一侧柱销驱动从动半联轴器跟随运转，最终完成动力从输入轴到输出轴的完整传递。在这一过程中，机械设备运行产生的安装同轴度偏差、运行过程中温度形变带来的轴向与径向偏移，以及设备启停瞬间产生的冲击载荷，都可以依靠非金属弹性柱销的微量弹性形变进行吸收补偿，有效阻隔振动在轴系之间的传递，避免冲击载荷直接作用于电机、减速器等精密核心部件，减少传动部件的硬性磨损。当设备需要减速停机或者紧急制动时，外接制动装置直接作用于一体化制动轮，依靠接触面摩擦力产生制动力矩，快速锁住旋转轴系，实现设备平稳制动，制动响应速度与传动系统完全同步，不会出现传动部件空转滞后的问题，保障设备制动过程的安全性。

从实际使用性能来看，这款联轴器兼顾了齿式联轴器大扭矩传动优势与弹性柱销联轴器缓冲减震优势，同时新增一体化制动功能，综合使用优势十分突出。首先是扭矩承载能力出众，内部齿形配合结构让受力更加均匀，单位体积下可传递更大的扭矩，适配各类重载传动工况，同时回转半径偏小，整体体积小巧，能够适配狭小的设备安装空间。其次位移补偿维度全面，可同时补偿轴系运行过程中的径向偏移、轴向窜动以及角度偏差，适配工业设备现场安装无法做到绝对同轴的实际工况，降低前期安装调试的难度。再者运维成本较低，核心易损件为弹性柱销，选用自带自润滑属性的非金属材质，日常运行无需加注润滑油，省去常态化润滑养护工序；后期柱销出现磨损老化后，无需拆卸两侧轴体与半联轴器，仅拆除外侧限位挡板即可完成更换，设备停机检修时间短，不会对生产线连续作业造成过大影响。除此之外，一体式制动轮经过精密加工与表面硬化处理，耐磨性能良好，可长期适配设备频繁启停、反复制动的工作模式，制动接触面不易出现快速磨损，长期运行制动稳定性始终保持稳定。

同时结合自身结构特性，该款联轴器也存在适配工况的局限性，其弹性缓冲幅度相较于全弹性联轴器330088客家论坛更小，对于超低噪声、超高减振要求的精密轻工设备并不适配，更适合工业重载、有明确制动需求、允许合理运行噪音的通用机械设备。另外在超高转速工况下，制动轮离心力会小幅影响整体动平衡精度，因此更多应用于中低转速传动系统，贴合起重输送、矿山加工、冶金传动等主流工业场景的运行参数。

330088客家论坛在工业全领域应用中，LZZ柱销齿式联轴器的落地场景十分广泛。起重机械领域，起重机行走机构、起升机构普遍需要精准制动防止物料滑落，该联轴器一体化结构可以适配起重设备狭小的机身空间，同步满足动力传输与精准制动需求，提升起重作业的安全性；矿山工业领域，矿石输送机、中小型破碎设备运行载荷波动大、启停频繁，联轴器的缓冲性能可以化解矿石冲击带来的瞬时载荷，保护整机传动系统；冶金行业的辊道传动设备、化工行业重载物料输送设备，同样依靠LZZ联轴器稳定的传动与制动能力，保障生产线连续稳定运行。除此之外，建材加工、水利传动等通用机械设备中，该部件也逐步替代分体式传动制动组合部件，简化设备结构设计，提升整机运行稳定性。

想要保障LZZ柱销齿式联轴器长期稳定运行，规范的安装流程和周期性巡检维护不可或缺。安装阶段需要提前清理轴端、键槽以及联轴器配合面的油污与毛刺，把控两根传动轴的同轴度误差，避免安装偏差过大加剧柱销单侧磨损；同时需要将制动轮安装在低速轴一侧，规避高速运转下离心力对制动精度的干扰。日常运维过程中，需要定期检查连接螺栓的紧固状态，避免运行振动造成螺栓松动；周期性观测弹性柱销的磨损程度，出现开裂、明显形变或均匀磨损超标时及时整组更换，避免新旧柱销混用造成受力不均；定期检查制动轮摩擦面状态，及时处理表面划痕与凸起，保证制动摩擦力始终处于标准范围。同时运维过程中禁止采用暴力敲击的方式装配柱销，避免损伤弹性元件内部结构，影响缓冲与传动性能。

工业传动部件的升级始终围绕设备集成化、运维简易化、运行安全化三大方向推进，LZZ柱销齿式联轴器通过传动制动一体化的创新结构设计，解决了传统传动系统部件繁多、安装复杂、制动不同步等行业痛点，依托成熟的柱销齿式传动结构，平衡了传动效率、缓冲性能与制动安全性。在工业设备向着紧凑型、重载化、自动化不断升级的当下，这类集成式联轴器能够更好适配各类非标工业设备的定制化传动需求，凭借可靠的综合性能，持续在重工业传动领域发挥作用，成为工业轴系传动系统中不可或缺的基础连接件。
