重载膜片联轴器主要由金属弹性膜片、轴套、销钉等部件组成。其中，金属弹性膜片是联轴器的核心部件，负责传递转矩并吸收机组不对中产生的变形。轴套则用于连接膜片和传动轴，确保转矩的平稳传递。销钉则用于固定膜片和轴套，防止它们在使用过程中松动或产生反冲。重载膜片联轴器具有出色的扭矩传递能力，能够承受较大的负载和扭矩，适用于重载传动系统。重载膜片联轴器能够有效补偿两轴线的不对中，包括轴向、径向和角向位移，确保传动系统的平稳运行。重载膜片联轴器适用于高温、恶劣环境以及有冲击、振动条件的传动系统，表现出较强的适应性和可靠性。重载膜片联轴器结构简单、重量轻、体积小，便于安装和拆卸。同时，它无需润滑，降低了维护成本。

在冶金、矿山、电力、重型化工以及大型物料输送等重工业领域，整套传动设备长期处于高负荷冲击、连续不间断运行、复杂介质侵蚀的严苛工况之中，传动轴系的同轴度偏差、运行振动、扭矩波动等问题，一直是影响整套机组运行稳定性与使用寿命的关键痛点。传统十字滑块联轴器、弹性柱销联轴器、齿式联轴器在重载场景下，普遍存在部件磨损快、需要定期加注润滑介质、补偿位移能力不足、抗冲击性能薄弱等缺陷，难以适配当下重型装备长效稳定运行的需求。大型重载膜片联轴器依托金属膜片自身的弹性形变完成扭矩传递与位移补偿，凭借金属材质稳定的力学性能与无相对摩擦的传动结构，逐步成为重型工业长周期传动系统的主流配套部件，适配各类大功率、大扭矩的轴系传动场景。

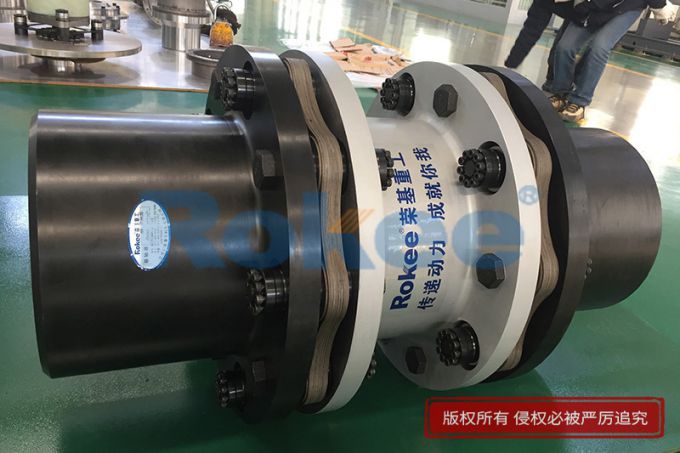

330088客家论坛大型重载膜片联轴器整体结构设计贴合重载工况的受力特点，整体由两侧半联轴器、多层叠加式金属膜片组、高强度紧固连接件以及定位防护结构共同组成，整体结构紧凑且轴向尺寸布局合理，不会占用传动系统过多安装空间。区别于普通轻型膜片联轴器，重载款产品针对大扭矩传输需求做了专项结构优化，膜片组采用多层特种不锈钢薄片叠加组合而成，通过调整膜片单片厚度、叠加层数以及膜片开孔布局，提升整体结构的抗疲劳强度与载荷承受能力；两侧半联轴器选用高强度合金钢材整体锻造加工，消除铸件内部气孔、疏松等先天缺陷，保证法兰端面与轴套位置的结构刚性，避免长期重载运行中出现法兰形变、轴孔配合间隙变大等问题。所有连接螺栓均采用高强度调质处理紧固件，受力均匀且抗剪切性能优异，运行过程中不会出现螺栓松动、受力断裂的情况，保障整个联轴器传动结构的整体性。

该类联轴器的核心运行原理依托金属膜片的弹性形变实现双重功能，一方面平稳传递驱动端与从动端之间的超大扭矩，另一方面自适应补偿轴系运行过程中产生的轴向、径向以及角向不对中偏差。重型机械设备在安装过程中，受现场土建基础沉降、设备装配精度限制，两根连接转轴很难实现绝对同轴；同时设备持续启停、重载冲击载荷以及运行过程中的机体振动，都会进一步加剧轴系的偏移量。当转轴出现位置偏差时，多层金属膜片会跟随轴系偏移产生微量弹性形变，依靠自身韧性吸收偏移带来的附加应力，避免附加载荷直接作用于电机、减速机、主机轴承等核心精密部件。整个传动过程中，联轴器内部所有机械构件之间不存在相对滑动与滚动摩擦，无机械磨损产生，从根源上减少了传动部件的损耗。

330088客家论坛对比传统重载传动联轴器，大型重载膜片联轴器在恶劣工况下的适配优势十分突出。齿式联轴器依靠内外齿啮合传动，啮合位置长期存在摩擦损耗，必须定期补充润滑油脂，不仅增加日常运维成本，在高温、粉尘、易燃易爆工况中，润滑介质还存在泄漏安全隐患；同时齿面磨损后会产生传动间隙，引发传动冲击与振动，损伤主机设备。弹性非金属类联轴器依靠橡胶、聚氨酯等弹性体缓冲减震，但是高分子材料耐高温、耐老化性能有限，长期重载交变载荷下容易出现开裂、老化失效，无法适配重工业连续运行需求。而大型重载膜片联轴器全程免润滑，无需日常油脂维护，能够适应零下低温到数百度高温的宽温域环境，同时具备良好的耐酸碱腐蚀、耐粉尘侵蚀能力，在化工腐蚀工况、矿山多粉尘工况、冶金高温工况中都能保持稳定运行。金属膜片具备优异的抗疲劳性能，能够耐受设备频繁启停带来的交变冲击载荷，长期运行传动无间隙，传动精度始终保持稳定。

在实际工业落地应用中，大型重载膜片联轴器广泛配套各类重型主机设备。在矿山行业，用于大型刮板输送机、球磨机、破碎机的主轴传动，抵御矿石冲击带来的瞬时扭矩波动，保护减速机内部齿轮结构不受损伤；在电力行业，适配大型引风机、送风机、给水泵的传动轴系，平衡风机运行过程中的振动偏差，保障电站辅机连续稳定运转；在冶金行业，配套轧钢机组、烧结设备传动系统，适配高温车间工况，满足长时间不间断重载传动需求；在港口与建材行业，用于大型斗轮堆取料机、水泥立磨等设备，应对户外复杂气候环境与长期高负荷运行状态。

330088客家论坛想要充分发挥大型重载膜片联轴器的使用性能，规范的安装与日常巡检工作必不可少。设备安装阶段需要严格把控两根转轴的同轴度，将初始安装偏差控制在设备设计允许范围之内，过大的初始偏差会让膜片长期处于极限形变状态，加速金属疲劳损伤。日常运维过程中，无需开展润滑、更换弹性体等常规保养工作，仅需要定期检查紧固螺栓的锁紧状态，查看膜片表面是否出现裂纹、形变异常等疲劳损伤痕迹即可。一旦膜片出现肉眼可见的裂纹，需要及时更换膜片组件，避免膜片断裂引发整套传动系统停机故障。相较于其他类型联轴器，其整体运维工作量大幅缩减，有效降低了重工企业设备运维的人力与物料成本。

330088客家论坛随着国内重型装备朝着大型化、智能化、长周期免维护方向不断升级，传动系统对联轴器的载荷能力、使用寿命、环境适配性提出了更高标准。大型重载膜片联轴器也在持续进行结构与工艺优化，通过精细化仿真分析优化膜片受力结构，进一步分散重载工况下膜片的局部应力；通过改良金属材料热处理工艺，提升膜片抗交变疲劳性能；同时针对超长跨距传动场景，优化中间连接段结构，满足长距离传动轴系的补偿需求。在未来重工业绿色低碳、少维护的发展趋势下，无润滑、长寿命、高可靠的大型重载膜片联轴器，会进一步替代传统摩擦式重载联轴器，成为高端重型装备传动系统的核心配套部件，为各类大型工业机组的安全稳定运行提供可靠的传动保障。

330088客家论坛《大型重载膜片联轴器》更新于2026年6月10日
