冷轧主传动十字轴式万向联轴器是一种专门设计用于冷轧机组主传动的联轴器。它能够实现两个不在同一直线上的轴之间的动力传递，具有结构紧凑、传动效率高、承载能力强等特点。冷轧主传动万向轴广泛应用于冷轧薄板生产线的主传动系统中，确保生产线的高效、稳定运行。冷轧主传动十字轴式万向联轴器主要由万向节叉、十字轴、轴承、轴套等部件组成。其中，十字轴是联轴器的核心部件，它通过轴承与万向节叉相连，实现角度补偿和动力传递。为了确保冷轧主传动十字轴式万向联轴器的长期稳定运行，需要定期进行维护和保养。具体措施包括检查联轴器的磨损情况、润滑情况、紧固件的松动情况等，并及时进行更换或调整。同时，还需要注意保持联轴器及其周围环境的清洁，避免杂物和污垢对联轴器造成损害。

冷轧工艺是钢材深加工产业链中至关重要的一环，主要针对热轧钢卷进行再次压延加工，降低板材厚度、提升板面平整度与表面光洁度，产出满足汽车制造、家电生产、精密五金等领域需求的高精度冷轧板材。整条冷轧生产线始终处于连续高速运转状态，轧辊需要稳定且持续的动力输入，而主传动系统作为整条机组的动力心脏，其运行稳定性直接决定板材轧制精度、生产线运行效率以及设备整体使用寿命。冷轧主传动万向轴作为主传动系统中衔接减速装置与工作轧辊的关键传动部件，承担着重载动力传递、轴线偏差补偿、缓冲运行振动的多重作用，适配冷轧机组复杂多变的运行工况，是保障冷轧生产连续平稳运行不可或缺的基础传动构件。

冷轧机组的运行工况相较于普通通用机械设备有着极强的特殊性，这也决定了主传动万向轴区别于常规通用万向轴的设计逻辑与使用要求。在冷轧生产过程中，为适配不同厚度规格的板材加工需求，上下轧辊需要频繁完成辊缝调整动作，直接导致传动端与轧辊端的轴线出现持续性角度偏移与轴向位移；同时，金属板材压延过程中会产生瞬时冲击载荷，加上设备长期高速运转带来的结构微量形变、现场环境温度变化引发的部件热胀冷缩，传动两端轴线很难始终保持完全同轴状态。普通刚性传动轴无法适配这类动态轴线偏差，运行过程中会产生巨大附加应力，不仅会加剧传动部件磨损，还会引发机组整体振动，造成冷轧板材出现厚度偏差、板面纹路缺陷等质量问题。而主传动万向轴依托自身柔性传动结构，能够在两轴存在一定夹角、轴向与径向位移的前提下持续传递动力，化解冷轧生产全过程中的轴线不对中难题，让动力传输始终保持连贯稳定。

目前冷轧生产线普遍采用十字轴式结构的主传动万向轴，整体结构由两端万向节叉、十字铰接芯轴、滚针轴承、中间连接轴体以及密封防护结构共同组成，各部件相互配合形成完整的空间铰链传动结构。两端万向节叉分别对接主减速箱输出端与轧辊输入端，十字铰接芯轴作为核心受力枢纽，通过四个轴颈与万向节叉内部的滚针轴承相互铰接，依靠轴承的灵活转动实现多维度角度补偿。单组万向节存在瞬时转速波动的特性，因此工业现场会采用双万向节配对安装的方式，让两端万向节叉保持同一安装平面，保证输入端与输出端转速保持一致，消除转速波动对轧辊运转平稳性的干扰，满足冷轧工艺对轧辊匀速运转的严苛要求。

针对冷轧车间多粉尘、多乳化液飞溅、重载连续运行的恶劣现场环境，冷轧专用主传动万向轴在结构细节上做了针对性优化升级。在密封防护层面，轴体两端轴承位置加装多层复合密封结构，阻挡轧制过程中产生的氧化铁皮粉尘、冷却润滑用乳化液渗入轴承内部，避免滚针轴承出现锈蚀、卡滞与磨损加剧问题，保障铰接部位长期灵活转动；在材质选型层面，核心受力构件均采用高强度合金钢材，经过调质、表面硬化等热处理工艺加工，提升部件抗疲劳强度与抗冲击能力，能够长期承受板材压延过程中的周期性重载与瞬时冲击载荷，避免轴体出现形变、裂纹等结构性损伤；在轴体长度设计上，结合冷轧机架安装间距预留合理伸缩余量，适配轧辊升降调整带来的轴向距离变化，无需额外改动安装结构即可适配不同辊缝调节行程。

330088客家论坛在实际生产运行中，主传动万向轴的运行状态和冷轧产品质量、设备运维成本紧密绑定。当万向轴补偿能力下降、轴承磨损间隙过大时，传动系统振动会明显加剧，直接传递至轧辊位置，让板材表面产生周期性振纹，同时动力传输损耗会随之增加，造成机组能耗上升；若万向轴铰接部位润滑不足、密封失效引发内部部件锈蚀卡滞，会出现动力传递卡顿问题，严重时还会造成传动部件过载损坏，迫使生产线停机检修。因此，建立规范化的日常运维体系，是延长万向轴使用寿命、保障生产线连续运行的关键。日常运维主要聚焦三个核心方向，一是定期补充专用润滑脂，保证十字轴与滚针轴承摩擦面始终处于良好润滑状态，降低干摩擦带来的部件损耗；二是定时检查密封套件完好程度，及时更换老化破损的密封件，隔绝现场污染物侵入传动内部；三是定期检测轴体运行振动数值与铰接间隙，提前排查隐性故障，避免小故障演变为设备停机事故。

330088客家论坛随着冷轧行业朝着高速化、精密化、智能化方向持续升级，下游行业对冷轧板材的尺寸精度、表面质量要求不断提升，倒逼主传动万向轴持续迭代优化。现阶段行业研发方向主要集中在轻量化高强度结构优化、低振动传动结构改良、长效免维护密封系统升级三个维度，通过优化轴体力学结构降低自身运行惯性，进一步减少传动系统整体振动；通过改良轴承排布方式提升角度补偿精度，适配更高转速的冷轧机组运行需求；通过升级长效密封与长效润滑结构，拉长设备运维周期，减少人工维保频次，贴合现代化无人值守冷轧生产线的运维需求。

330088客家论坛看似结构简单的冷轧主传动万向轴，深藏机械传动领域的设计智慧，它隐藏在冷轧机组传动机架内部，不直接参与板材轧制加工，却全程把控动力传输的稳定性与精准度。在整条冷轧生产线中，各类大型轧制设备、自动化控制系统往往受到更多关注，而这类基础传动部件常常被忽视，但恰恰是这类核心基础构件，补齐了刚性传动设备无法适配动态工况的短板，构建起柔性可靠的动力传输链路。未来伴随冶金装备制造技术的持续进步，主传动万向轴会进一步适配更高参数的冷轧机组工况，持续助力冷轧行业提升生产精度、降低设备运维成本，为高端金属板材制造筑牢底层传动保障。

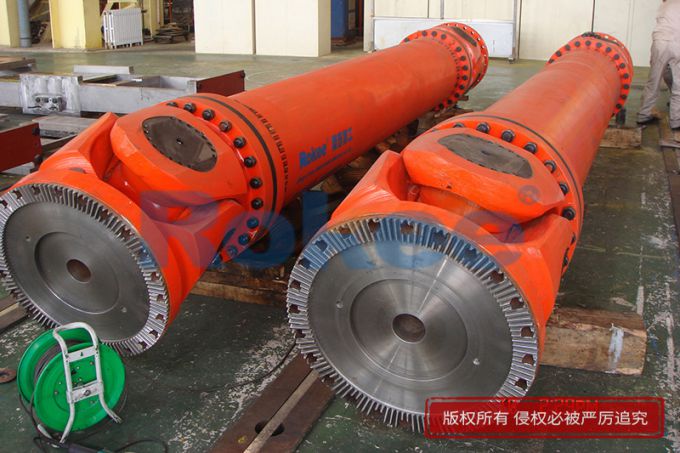

330088客家论坛《唐山贝钢冷轧主传动万向轴》更新于2026年6月10日
