330088客家论坛分体轴承式大型万向轴关节由两个或更多的轴承部件组成，这些部件通过特定的连接方式（如螺栓、销轴等）组合在一起，形成一个能够传递扭矩和旋转运动的关节。其工作原理主要依赖于轴承部件之间的滚动摩擦，以及关节结构的灵活性，从而允许在一定角度范围内进行旋转和倾斜。广泛应用于各种重型机械、工程设备以及汽车制造等领域。

330088客家论坛在重型机械成套传动系统中，刚性传动轴无法适配设备运行过程中产生的轴线偏移、角度偏差以及轴向位移，极易出现传动卡顿、轴体形变、部件断裂等故障，万向轴关节作为柔性传动的关键部件，能够在两轴不同心、存在夹角的工况下稳定传递旋转动力，成为冶金、矿山、起重、大型输送设备不可或缺的传动配件。分体轴承式大型万向轴关节依托分体式轴承安装结构优化传统十字万向节的设计短板，针对性适配大转矩、高负荷、恶劣工况下的工业传动需求，解决了传统整体轴承式万向轴关节拆装困难、局部磨损后整体报废、重载工况下轴承散热不佳等行业痛点，如今在重型工业装备领域得到大范围普及与应用。

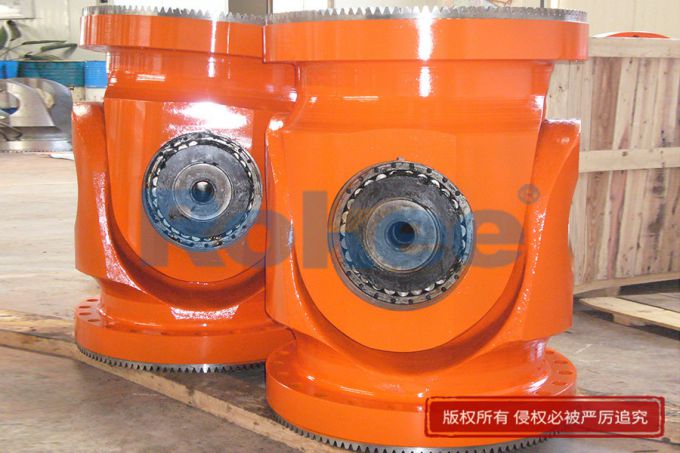

330088客家论坛分体轴承式大型万向轴关节延续了十字轴万向节基础传动结构，同时在轴承安装与固定结构上做出颠覆性优化，整体主要由十字轴、分体式轴承座、滚针轴承组件、两端连接叉、密封防护构件以及轴向伸缩花键结构组成。和传统整体轴承座万向轴关节不同，该款产品的轴承座采用上下对半拆分的分体式结构，轴承组件可以直接从十字轴轴颈外侧完成拆装，无需拆解整个万向节叉体，也不需要拆卸传动轴整体结构。十字轴作为整个关节的动力承载核心，四个垂直分布的轴颈分别匹配四组独立的分体轴承单元，每一组轴承都拥有独立的密封腔体与润滑通道，能够单独完成润滑加注、磨损检测与部件更换，各个轴承单元之间互不干扰，有效规避了整体轴承结构单一部件损坏后影响整体传动性能的问题。同时分体轴承结构预留了合理的散热间隙，设备连续运转过程中，轴承运转产生的热量可以通过分体缝隙快速散出，避免重载连续作业下轴承温度过高导致润滑脂失效、滚针磨损加剧的问题。

从传动运行原理来看，分体轴承式大型万向轴关节依托空间四连杆机构完成动力传输，主动传动轴带动一侧连接叉做圆周旋转运动，连接叉通过分体轴承夹持十字轴对应轴颈，带动十字轴同步完成回转动作，十字轴再通过另一侧分体轴承驱动从动端连接叉运转，最终实现两根非同轴传动轴之间的动力传递。在设备运行期间，受设备机架形变、物料冲击、安装误差等因素影响，主动轴与从动轴会产生动态角度偏移与微量轴向位移，分体轴承可以跟随十字轴的角度变化灵活自适应摆动，配合传动轴自带的花键伸缩结构，同步补偿角向、径向与轴向三类位移偏差，保障传动系统始终保持平稳运转。相较于普通万向轴关节，分体轴承结构降低了轴承运转过程中的附加径向载荷，轴承内部滚针受力更加均匀，能够有效缓解万向节运转过程中产生的振动与噪声，提升整套传动系统的运行稳定性。

330088客家论坛在实际重载工业工况中，分体轴承式结构的实用优势表现得尤为突出。重型工业设备大多需要二十四小时连续不间断运行，传动部件长期承受交变载荷、冲击载荷，轴承属于易损耗部件，传统整体轴承万向轴一旦出现单组轴承磨损，必须将整个万向轴从设备上拆除，再拆解叉体才能更换轴承，整个维修流程耗时较长，会直接造成生产线长时间停机。而分体轴承式万向轴关节无需拆除传动轴主体，只需要松开分体轴承座的紧固连接件，即可单独更换磨损的轴承组件，维修操作流程简化，大幅缩短设备检修停机时间，降低生产线运维带来的经济损耗。除此之外，分体结构可以根据现场实际载荷情况，微调轴承座的夹持间隙，适配不同冲击强度的工况，兼顾传动灵活性与结构刚性，既不会因为间隙过大出现传动回程间隙，也不会因为间隙过小加剧轴承摩擦损耗。

330088客家论坛该类万向轴关节主要适配各类大功率重载传动场景，在冶金行业的轧钢机组、板材矫直设备中，能够抵消轧辊运行过程中的动态轴线偏移，稳定传递大转矩动力，保障钢材轧制尺寸精度；在矿山大型刮板输送机、板式给料机设备中，可抵御矿石冲击带来的瞬时载荷波动，适应井下潮湿、多粉尘的恶劣环境；在港口起重机械、大型物料转运设备中，适配机械臂多角度摆动带来的传动角度变化，保障起重转运作业的传动安全。针对工业现场多粉尘、潮湿、有颗粒物杂质的恶劣环境，产品配套加装多层密封防护结构，结合分体轴承独立密封腔体设计，能够阻挡粉尘、水汽、硬质颗粒进入轴承内部，避免滚针与十字轴轴颈出现磨粒磨损，进一步延长整体部件使用寿命。

330088客家论坛日常规范化运维是保障分体轴承式大型万向轴关节长效稳定运行的关键，结合其分体结构特性，运维工作更具备针对性。日常巡检中可以直接通过分体轴承缝隙观察内部润滑状态与轴承磨损情况，无需拆解整机；定期维护时可分别对四组独立轴承通道加注润滑油脂，保证每一处转动副都能得到充分润滑，避免局部缺油干摩擦；同时需要定期检查分体轴承座紧固螺栓的锁紧状态，防止设备振动导致螺栓松动，引发轴承偏移、传动异响等问题。相较于一体式万向轴，其运维门槛更低，无需专业大型拆装工具，一线运维人员即可完成基础检修与保养工作。

随着重型工业装备朝着大型化、连续化、高可靠度方向升级，传动部件的耐用性、易维护性、工况适配性成为核心研发方向。分体轴承式大型万向轴关节通过结构拆分设计，平衡了大型万向轴高承载能力与便捷运维之间的矛盾，弥补了传统一体式万向轴在重载工况下维修繁琐、散热差、局部故障影响整机运行的缺陷。未来结合新材料工艺优化轴承耐磨性能、优化密封结构适配更极端的高低温工况、细化分体结构公差提升传动同轴度，将会进一步拓展该类万向轴关节的应用边界，为各类重型机械设备提供更稳定、更经济、更适配复杂工况的柔性传动解决方案，持续助力重型工业传动系统的高效平稳运行。
