大型主传动万向轴作为机械传动系统中的关键组件，扮演着传递动力和扭矩的重要角色，尤其适用于那些需要承受大负荷、实现大角度转动的应用场景。大型主传动万向轴能够在不同角度之间传递动力和扭矩，具有较大的转角范围，适用于各种复杂的工作环境。结构简单、重量轻、摩擦小、功率密度大，万向轴的传动效率相对较高。

在冶金、矿山、重型起重、大型建材生产等重工业场景中，整套机械设备往往由驱动端、传动中段和执行工作端三部分构成，设备运行过程里，受安装误差、机身形变、负载冲击、设备振动以及热胀冷缩等多重因素影响，驱动轴与工作轴很难始终保持绝对同轴的运行状态，刚性传动轴无法适配轴线偏移带来的位移偏差，极易出现轴体断裂、传动卡顿、设备共振以及整机停机故障。大型主传动万向轴作为重型装备主传动系统的核心柔性传动部件，能够兼顾大扭矩动力稳定传输与多维度位移补偿需求，破解了重型设备非同轴动力传递的行业难题，是保障大型连续化工业生产线稳定运转不可或缺的关键机械构件。

大型主传动万向轴依托十字铰链空间传动原理实现动力传递，整体结构适配重载工况做了强化升级，主要由两端连接法兰、万向节叉、十字轴总成、滚针轴承组件、伸缩花键副以及外部密封防护结构组成。两端法兰分别对接设备驱动主轴与工作主轴，实现构件与整机的刚性连接；十字轴作为整个万向轴的动力铰接核心，四个轴颈分别搭配高精度滚针轴承与两侧万向节叉相连，依靠轴承的灵活转动，让两根传动轴在存在径向夹角的情况下依旧可以平稳传递旋转扭矩，有效补偿设备运行中产生的角向位移。而中间配置的伸缩花键结构，能够适配设备启停、负载变化以及温度变化带来的轴向长度变化，弥补轴向位移偏差，双结构协同作用，让整个传动系统摆脱了同轴度的严苛限制，适配复杂多变的现场运行工况。

相较于普通中小型万向轴，大型主传动万向轴针对重载、连续运行、强冲击的工作环境做了结构与材质优化。重型工业生产往往需要长时间持续输出大扭矩动力，设备瞬时负载波动幅度大，频繁的冲击载荷会持续作用于传动部件，因此该类万向轴核心受力构件均选用高强度合金钢材打造，同时搭配多级热处理工艺，让轴体表层具备较高硬度，抵御摩擦磨损与表面冲击损伤，构件芯部保留充足韧性，避免长期交变载荷作用下出现脆性断裂，平衡构件耐磨性与抗疲劳性能。在轴承结构设计上，加大滚针轴承承载体积，优化轴承内部受力分布，降低高速旋转与重载工况下的局部应力集中问题，减少轴承发热与磨损速度；外部加装一体式密封防护套件，隔绝生产现场的粉尘、水汽、氧化铁皮、矿渣碎屑等杂质进入万向节内部，同时锁住内部润滑油脂，避免润滑介质流失，从结构设计层面延长构件无故障运行周期。

330088客家论坛单节万向节存在转速瞬时不均匀的固有传动特性，在大型主传动系统中，单一万向节会引发从动轴周期性转速波动，进而带来整机振动、传动噪音增大、负载受力不均等问题，影响整条生产线运行精度。因此工业现场使用的大型主传动万向轴普遍采用双万向节对称布置结构，通过精准匹配两组万向节的安装相位角，抵消单节万向节产生的转速差，保证主动轴与从动轴实现同步匀速转动，保障动力传输的平稳性。这套传动设计无需额外加装缓冲装置，依靠机械结构自身即可实现匀速传动，既简化了主传动系统整体结构，降低设备后期维护难度，也能维持较高的动力传输效率，减少动力传输过程中的能量损耗，契合工业生产节能降耗的发展需求。

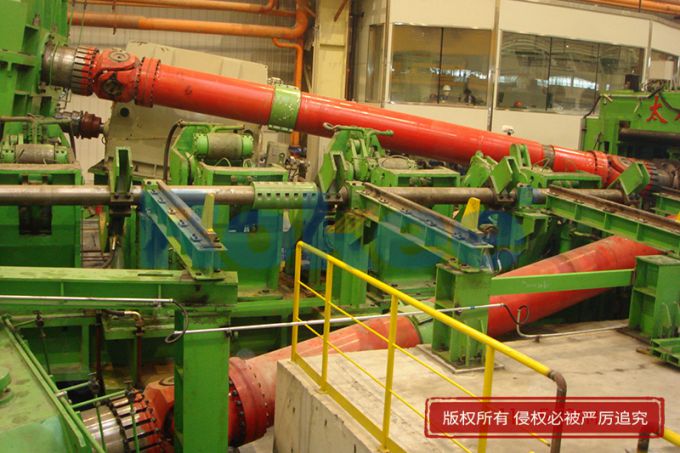

从实际应用场景来看，大型主传动万向轴覆盖绝大多数重型连续作业设备。在冶金行业轧钢生产线中，轧机辊道与主电机之间依靠万向轴传递动力，轧制过程中轧辊受钢材挤压会产生微小形变与位置偏移，万向轴实时补偿轴线偏差，保证轧辊转速恒定，保障钢板轧制厚度均匀，避免出现轧制次品；在矿山大型破碎设备与输送设备中，现场地质振动剧烈，设备机身持续晃动，万向轴缓冲振动带来的传动冲击，保护电机与减速机等精密驱动部件；在港口重型起重机械、大型水泥回转窑等设备中，设备运行跨度大、运行温度变化明显，轴向与角向位移同时存在，万向轴依靠双重补偿能力，适配长距离、大偏移量的动力传输需求，支撑重型设备全天候不间断运行。

大型重载机械构件的使用寿命与运行稳定性，离不开规范化的日常运维管理，万向轴同样需要贴合工况制定养护方案。日常巡检中，工作人员需要重点检查法兰连接螺栓的紧固状态，避免长期振动导致螺栓松动引发传动偏移；定期检测密封防护套是否出现破损开裂，防止杂质侵入磨损内部轴承与十字轴；按照设备运行时长定期补充专用润滑脂，保证轴承与花键副始终处于良好润滑状态，降低干摩擦带来的构件损耗。同时需要监测设备运行过程中的振动幅度与噪音变化，一旦出现异常振动或异响，说明万向轴内部轴承磨损、花键间隙超标或轴线偏移超出补偿范围，需要及时停机检修更换配件，避免小故障扩大为主传动系统整体失效，造成生产线长时间停机。

330088客家论坛随着国内重型工业装备朝着大型化、连续化、智能化方向升级，工业设备运行负载持续提升，运行工况愈发严苛，主传动系统对于万向轴的位移补偿能力、抗疲劳性能、传动平稳性提出了更高要求。行业内也在持续优化万向轴内部结构设计，优化花键啮合精度、改良轴承受力结构、升级密封防护体系，同时结合设备运行监测技术，实现万向轴运行温度、振动幅度、磨损程度的实时在线监测，提前预判构件故障隐患。作为隐藏在重型设备内部的基础传动构件，大型主传动万向轴没有直观的作业输出效果，却承担着整机动力传输的核心职责，凭借柔性传动的独特优势，解决了刚性传动无法适配复杂工况的痛点，默默支撑着重型工业生产的稳定推进，成为现代重工业装备体系中不可替代的基础机械部件。
